Не отне много време на геймърската общност да се занимае с Nintendo Switch 2, за да види какво се случва под капака на конзолата. В по-голямата си част вече знаем какви са спецификациите, но все пак е забавно да се задълбочим малко повече и да видим как изглежда всичко отблизо. В тази връзка, наскоро попаднахме на публикация, споделена в Reddit, която показва чудесата на съвременното гейминг инженерство, включително, но не само, Nvidia Tegra SoC, благодарение на потребител, който подложи Switch 2 на компютърна томография (СТ).

Можете да видите сканирането на Tegra 2 в действие на графиката по-долу.

Това СТ изображение е споделено от потребител на Reddit, известен като Scan-of-the-month, който редовно споделя снимки на различни неща, често електроника, подложени на СТ сканиране с индустриална машина. Някои скорошни примери включват СТ сканирания на Apple AirPods и дори Flipper Zero. По някаква причина, ентусиастът е решил да хвърли един поглед към Switch 2 и ние сме напълно „за“ идеята.

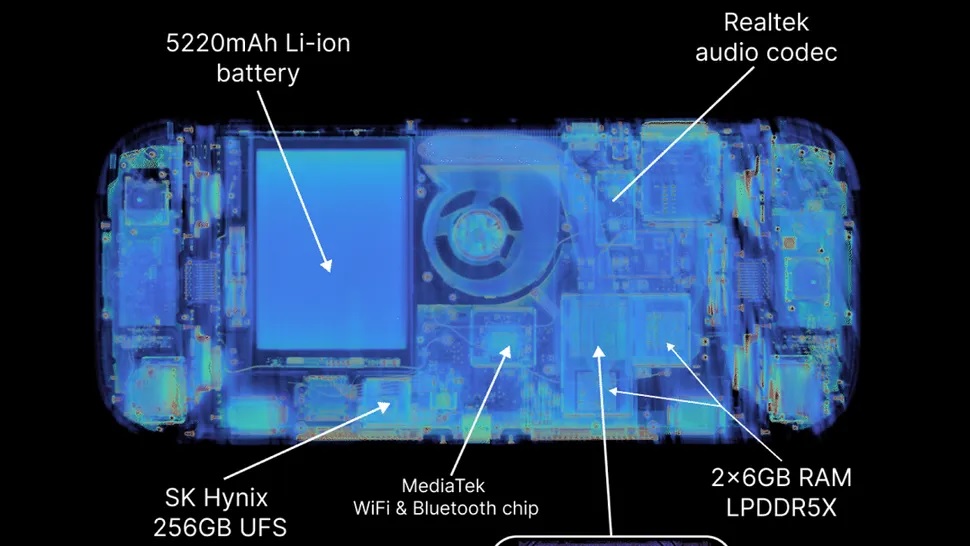

CT изображението е обозначено, за да се потвърди кой е всеки основен компонент, така че да можете да разберете какво гледате. Най-големият блок е батерията с капацитет 5220mAh, която се намира отляво на аудио кодек Realtek. Тя разчита на MediaTek Wi-Fi и Bluetooth модул за безжична поддръжка. На борда има два компонента SK Hynix, включително 256GB UFS модул за съхранение и два 6GB LPDDR5X RAM чипа.

Най-вълнуващото разкритие от това сканиране е погледът, който получаваме към Nvidia SoC. Знаехме, че Switch 2 работи с чип Tegra и едва след първото видео за разглобяване получихме потвърждение за етикета GGMLX30-A1. В темата видео показва поглед отблизо на чипа слой по слой.

Различни ентусиасти са заети с разглобяването на Switch 2 и не всички са по най-неинвазивния начин. Компютърната томография идва след скорошно счупване, при което екранът на Nintendo Switch 2 е оцелял след 50 удара с клещи. Има и по-спокойно и официално видео за разглобяване, което разглобява Nintendo Switch 2 парче по парче и предоставя подробен опис на процеса, от който именно личи забележителния Nvidia Tegra SoC, който носи името GGMLX30-A1.

Не сме сигурни каква е дългосрочната прогноза след компютърната томография, но все пак сме доволни от резултатите. Хубаво е да се види вътрешната хардуерна конфигурация, дори и да потвърждава повечето от това, което вече знаехме и очаквахме от най-новата преносима конзола на Nintendo.

Снимка: Unsplash/Scan-of-the-month
