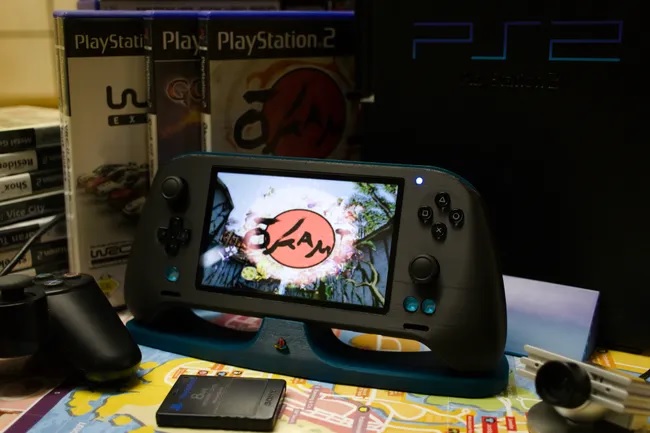

Ентусиастът с псевдоним Тschicki създаде изцяло от нулата персонализирана версия на PlayStation 2 Portable, задвижвана от дънна платка, разработена чрез обратно инженерство, в която са вградени оригинални чипове за PS2. Хардуерът е поместен в корпус, отпечатан на 3D принтер, с подходящи бутони за управление, USB-PD зарядно и специално разработена система за охлаждане. Проектът е изцяло с отворен код и е достъпен в GitHub, така че всеки може да го проследи, стига да разполага с необходимите умения и търпение.

Работата по PS2 Portable всъщност започна още през 2022 г., но беше оповестена едва миналата година. Четиригодишният период на разработка наистина личи, когато погледнете колко изпипан е крайният продукт. Дизайнът е вдъхновен от съвременни преносими устройства като ROG Ally; той има ергономична форма с големи дръжки, в които са поместени две батерии с капацитет 5000 mAh, позволяващи до 4,5 часа игра с едно зареждане.

Отпред има асиметрична схема на управление, която всъщност включва джойстици с ефект на Хол и бутони от модела PS Vita 2000. По горната част има синя акцентна лента, обхващаща спусъците и USB-C порта, която придава разнообразие на иначе минималистичната естетика. Там ще откриете и отвори за изпускане на въздух. Задната част е предимно гладка, с няколко винта с резба и отвор с решетка за всмукване на въздух.

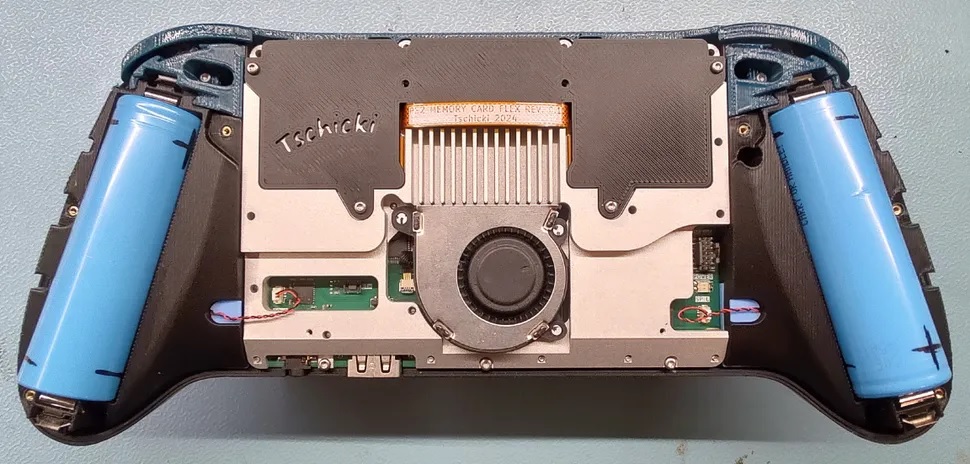

Цялата конструкция се състои само от две части: горна и долна половина, които се сглобяват с винтове. Охлаждането се осигурява от специално проектиран радиатор, който използва вентилатора от Switch Lite, за да поддържа температурата на интегралните схеми под контрол.

Това ни превежда плавно към същината на проекта. Сръчният майстор вимае шест оригинални интегрални схеми от моделите PS2 SCPH-7900x или SCPH-9000x и ги поставя на специално изработена дънна платка.

Въз основа на съществуващата работа на ветерани от общността, които през годините са картографирали дънните платки на PS2, Tschicki е направил обратно инженерство на цялата схема на конзолата. След това те са успели ръчно да изготвят нов дизайн на дънната платка, който интегрира споменатите оригинални чипове с напълно нови трасета, видео маршрутизация и управление на захранването.

Интегралните схеми от донорите се занимават с по-голямата част от обработката, като Emotion Engine (EE) и Graphics Synthesizer (GS), докато микроконтролерите RP2040 отговарят за второстепенни задачи като термично управление, контроли, звук и други. Модификаторът използва специален видеопроцесор на базата на FPGA, за да получи директен видео изход от GS, вместо да минава през аналого-цифров преобразувател, който иначе би влошил качеството.

По този начин преносимата PS2 поддържа множество разделителни способности, но е свързана с 5-инчов IPS LCD дисплей с резолюция 480x800 пиксела и честота на опресняване 60 Hz. За да се гарантира, че контролерите работят на този екран, се използва RP2040 за преобразуване на данните от бутоните и джойстиците в оригинални сигнали за DualShock 2, с пълна поддръжка на вибрацията. Друг RP2040 следи батерията и контролира захранването, позволявайки бързо зареждане или „зареждане и игра“ при 5V, 9V или 12V.

Накрая, за да може конзолата да се използва, Тschicki е персонализирал оригиналния boot ROM, за да стартира директно в homebrew, откъдето можете да използвате двата слота за microSD карти, налични на устройството, за да получите достъп до игрите си. Един слот се свързва директно с линиите за данни на PS2 Memory Card и заблуждава системата, че една от тези обемисти 8MB Memory Cards е включена. Можете да използвате това например за boot файлове и сейвове на игри.

Благодарение на огромния обем на извършената работа по модифицирането, PS2 Portable е един от най-впечатляващите проекти на общността в последно време. Фактът, че всичко – от файловете за 3D принтер (STL), схемите на печатните платки, кода за FPGA и софтуерния фърмуер – е с отворен код, е просто черешката на тортата. Можете да си сглобите своя собствена идентична преносима конзола, но това няма да е лесно, а Tschicki дори предупреждава да не го правите.

Снимка: Unsplash/tschicki, GitHub
